Quando pensamos em construir, frequentemente nos concentramos nos aspectos visíveis da obra, como o design e a arquitetura. No entanto, antes de qualquer construção tomar forma, existe um passo crítico e muitas vezes subestimado: a sondagem de solo. Este processo não só é fundamental para garantir a segurança e a durabilidade da construção, mas também para otimizar custos e evitar surpresas desagradáveis.
A sondagem como Investigação
A sondagem de solo é uma investigação geotécnica que permite aos engenheiros e arquitetos entender as características do terreno onde uma construção será edificada. Essa análise é necessaria para o correto dimensionamento das fundações, um componente para a estabilidade e segurança de qualquer estrutura. Sem um entendimento adequado das condições do solo, corre-se o risco de dimensionar uma fundação inadequada, o que pode levar a problemas estruturais sérios ou até mesmo ao colapso da construção.
Número Mínimo de Furos de Investigação
Não existe um número único que se aplique a todos os projetos, pois a quantidade de furos de sondagem necessária depende de diversos fatores, como o tipo de solo, a complexidade da construção e a área do terreno. No entanto, as diretrizes gerais sugerem que deve haver pelo menos um furo de sondagem para cada 400 metros quadrados de construção, com um mínimo de dois furos para pequenas obras. Essa recomendação pode variar de acordo com as especificidades do projeto e do terreno.
Normas ABNT Aplicáveis
A Associação Brasileira de Normas Técnicas (ABNT) estabelece diretrizes claras para a realização de sondagens de solo. As normas ABNT NBR 6484 e ABNT NBR 8036 são particularmente relevantes, definindo, respectivamente, o procedimento para a sondagem de simples reconhecimento dos solos e o planejamento de sondagens de simples reconhecimento para fundações de edifícios. Essas normas são essenciais para garantir a qualidade e a confiabilidade dos resultados da sondagem, orientando os profissionais na execução e na interpretação dos dados coletados.
SPT a Sondagem mais Comum
O tipo de sondagem mais comum no Brasil é a Sondagem a Percussão SPT, sigla para Standard Penetration Test (Teste de Penetração Padrão). Esse método avalia a resistência do solo ao longo de sua profundidade, determinando assim a capacidade do terreno de suportar cargas, como o peso de uma construção. Além disso, permite identificar o nível do lençol freático e o tipo de solo, informações valiosas para os projetistas estruturais.
O ensaio segue as diretrizes da NBR 6484:2020 e, em síntese, utiliza equipamentos relativamente simples. Entre eles, destaca-se uma torre (tripé) com uma roldana, à qual um peso de 65 kg é acoplado. Esse peso é elevado a uma altura de 75 cm e, em seguida, solto, de modo a cravar no solo uma haste (também conhecida como amostrador ou barrilete). A resistência oferecida pela haste ao penetrar no solo é que determina a resistência do mesmo
Esquema de montagem da torre do SPT: Fonte: EESCJR
Quanto custa uma Sondagem SPT ?
O custo de uma sondagem pode variar conforme a empresa, a localidade, além da quantidade e profundidade dos furos. Para exemplificar, vamos considerar a construção de uma casa padrão de 100 m² em um terreno de 200 m². Segundo as normas técnicas, são exigidos pelo menos dois furos. Para este tipo de construção, vamos supor também que a profundidade máxima de cada furo seja de 15 metros. De acordo com o caderno de preços unitários publicado mensalmente pela Editora Pini, o TCPO, observa-se que o custo da sondagem a percussão SPT é de R$ 103,84 por metro (valores para fevereiro de 2024), já incluindo a mobilização.
Portanto, para uma totalidade de 30 metros, o custo seria de R$ 3.115,20, o que corresponde a menos de 1% do custo total da obra.
Riscos de Negligenciar a Sondagem de Solo
A falha em realizar uma sondagem de solo adequada pode levar a um dimensionamento incorreto das fundações. Isso, por sua vez, pode resultar em dois cenários problemáticos: o superdimensionamento, onde mais recursos são investidos do que o necessário, encarecendo a obra; ou o subdimensionamento, que pode causar assentamentos diferenciais, trincas e, em casos extremos, o colapso da estrutura. Ambos os cenários implicam em custos adicionais significativos, seja no momento da construção ou em reparos futuros.
Além disso, a sondagem de solo é fundamental para identificar possíveis presenças de lençóis freáticos, a composição do solo e outras características que podem influenciar o tipo de fundação mais adequado para o projeto. Ignorar essa etapa pode resultar em problemas estruturais que comprometem não apenas a integridade da construção, mas também a segurança dos seus usuários.

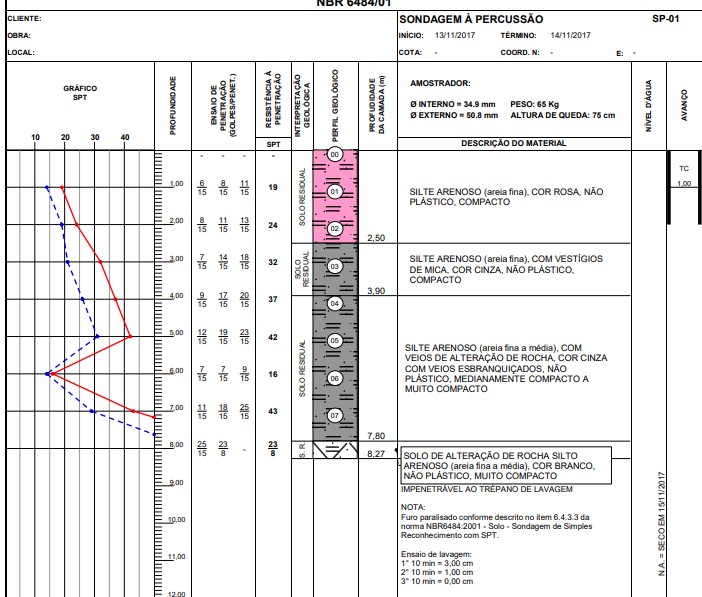

Exemplo de um relatorio de sondagem SPT Fonte: Torresgeotecnia
Conclusão
A sondagem de solo é um processo indispensável no planejamento e execução de qualquer obra de construção civil. Ela não apenas assegura a estabilidade e segurança da estrutura, mas também contribui para a otimização de custos e para a prevenção de problemas futuros. Seguir as normas ABNT aplicáveis e garantir um número adequado de investigações são práticas essenciais para qualquer projeto. Ignorar a sondagem de solo pode resultar em consequências financeiras e estruturais graves, tornando essa etapa preliminar um investimento indispensável para o sucesso de qualquer construção.
