O presente artigo destina-se à análise das lajes treliçadas, um tipo de laje pré-fabricada que se destaca pela sua eficiência estrutural e econômica em projetos de engenharia civil. Através de uma abordagem técnica, examina-se a relação entre a altura da laje treliçada e sua capacidade de carga, destacando o papel das treliças na distribuição das forças e na sustentação das cargas aplicadas. Ademais, serão apresentadas tabelas que correlacionam a altura da laje com sua capacidade de carga, fornecendo um recurso valioso para projetistas e engenheiros.
Introdução
Lajes treliçadas são uma inovação na construção civil, caracterizadas pela presença de uma treliça metálica incorporada em seu interior. Essa configuração não apenas facilita a passagem de instalações, como também aumenta a resistência da laje a momentos fletores e forças cortantes. A altura da laje treliçada, um parâmetro crucial em seu design, influencia diretamente sua capacidade de suportar cargas.
O que são lajes treliçadas
A laje treliçada é composta por vigotas pré-fabricadas, blocos (cerâmicos ou de concreto) e uma capa de concreto moldada in loco. As treliças metálicas, essenciais para a integridade estrutural da laje, trabalham para distribuir as cargas de maneira eficiente e aumentar a rigidez da estrutura. A altura da laje, definida pela distância entre a face inferior e a capa de compressão superior, é determinante para a sua capacidade de carga e desempenho estrutural.
Altura x Carga
A análise da relação entre a altura da laje treliçada e sua capacidade de carga envolve o estudo de variáveis como o tipo de material utilizado, a distância entre apoios e a densidade dos blocos intercalares. Para tal, utiliza-se uma abordagem baseada em cálculos estruturais conforme as normas vigentes, como a NBR 14859, que define os requisitos para lajes pré-fabricadas de concreto.
Tabelas de Relação Altura-Carga
A seguir, apresentam-se tabelas que exemplificam a relação entre a altura da laje treliçada e sua capacidade de carga para diferentes configurações:

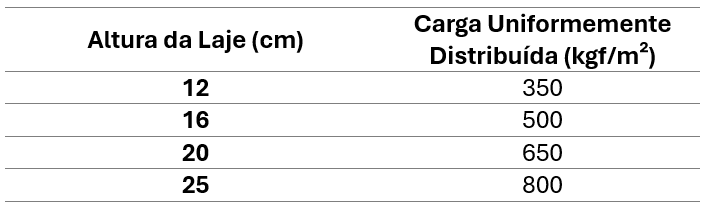

Tabela 1: Capacidade de Carga por Altura de Laje Treliçada (para vão de 4m)
Notas: Valores aproximados baseados em padrões de projeto e podem variar conforme especificações do fabricante e do projeto.

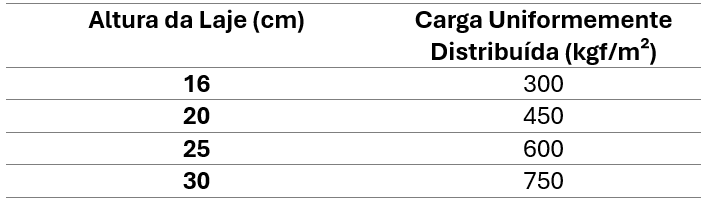

Tabela 2: Capacidade de Carga por Altura de Laje Treliçada (para vão de 6m)
As capacidades de carga diminuem para vãos maiores, destacando a importância de ajustar a altura da laje conforme o vão a ser vencido.
Conclusões
A escolha da altura da laje treliçada é crítica para otimizar a capacidade de carga e eficiência estrutural. Lajes com alturas maiores apresentam melhor desempenho em termos de distribuição de cargas e resistência a deformações. Entretanto, isso deve ser balanceado com considerações de custo e peso da estrutura.
Lajes treliçadas representam uma solução eficaz e econômica para a construção civil, com sua altura desempenhando um papel crucial na determinação da capacidade de carga. A seleção adequada da altura, baseada nas tabelas de relação altura-carga, permite atender aos requisitos estruturais e operacionais de um projeto, assegurando segurança e eficiência.
